1 梁側(cè)面豎向裂縫

1)受力裂縫

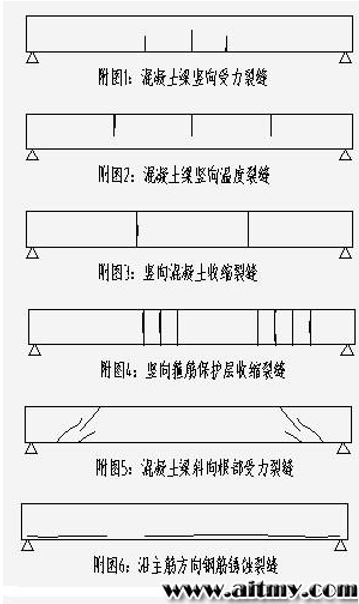

裂縫特征：裂縫位于混凝土梁中段，一般跨中裂縫寬度最大，豎向裂縫下寬上窄，沿梁兩側(cè)面通透。見附圖1。

原因分析：在混凝土承受荷載時(shí)，下部受拉區(qū)鋼筋與混凝土共同受力，受拉區(qū)邊緣纖維應(yīng)變大于混凝土受彎極限拉應(yīng)變時(shí)，出現(xiàn)受拉區(qū)混凝土開裂。該類裂縫由承載力引起，裂縫一旦出現(xiàn)，即具有一定的開展寬度，并沿梁高上延至一定高度，所以多為下寬上窄。開裂后鋼筋應(yīng)力較裂前突然增加，會(huì)在跨中區(qū)段出現(xiàn)幾條裂縫。

2)溫度裂縫

裂縫特征：裂縫在梁長范圍內(nèi)基本呈等間距分布，各縫寬相似，豎向裂縫上寬下窄，沿梁兩側(cè)面通透。見附圖2。

原因分析：該類裂縫多出現(xiàn)在頂層上表面隔熱不當(dāng)，或施工時(shí)暴曬造成梁板上下表面溫差大的部位。梁板上表面溫度高，混凝土膨脹變形大，下表面溫度低，混凝土膨脹變形小，形成變形差。當(dāng)變形產(chǎn)生的拉應(yīng)力大于混凝土抗拉強(qiáng)度時(shí)，在應(yīng)力集中的梁上部區(qū)域出現(xiàn)豎向裂縫，以釋放變形能。

3)混凝土收縮裂縫

裂縫特征：裂縫位于混凝土梁跨中或三分之一處，如為連續(xù)梁則裂縫沿全長基本呈等間距分布，間距因梁截面大小及養(yǎng)護(hù)條件而異，各裂縫寬度只與混凝土該位置自身材料差異有關(guān)，當(dāng)混凝土質(zhì)量穩(wěn)定時(shí)裂縫基本同寬。單條豎向裂縫上下基本同寬，部分裂縫為中間寬兩端窄，沿梁兩側(cè)面通透。見附圖3。

原因分析：混凝土澆注后收縮變形主要集中在塑性收縮階段，此時(shí)對(duì)水分的要求也較大，養(yǎng)護(hù)不當(dāng)易造成混凝土塑性收縮裂縫，裂縫位置受自身材料及連續(xù)梁長度影響?；炷亮喝孛媸湛s變形，隔一段會(huì)出現(xiàn)一個(gè)應(yīng)力釋放面，即開裂面，裂縫貫通全截面。

4)箍筋表面混凝土收縮裂縫

裂縫特征：多為混凝土梁側(cè)面及底面周圈裂縫，裂縫位置與梁內(nèi)箍筋位置相對(duì)應(yīng)，打開檢查時(shí)發(fā)現(xiàn)裂縫僅存在于箍筋混凝土保護(hù)層范圍，各裂縫寬度基本相同。見附圖4。

原因分析：箍筋表面混凝土厚度較其它部位薄，當(dāng)混凝土收縮時(shí)，易在該處應(yīng)力集中，后期養(yǎng)護(hù)不當(dāng)時(shí)在此薄弱面出現(xiàn)沿箍筋位置的裂縫。該類裂縫僅存在于箍筋混凝土保護(hù)層范圍，箍筋內(nèi)部混凝土不受影響。

2、梁側(cè)面根部斜向受力裂縫

裂縫特征：裂縫位于混凝土梁根部受剪區(qū)或彎起筋外端部，為一條或多條梁根低、梁中方向高約45o角走向的斜裂縫。見附圖5。

原因分析：該類裂縫是由于混凝土梁受剪應(yīng)力與壓應(yīng)力共同作用時(shí)，斜截面承載力不足造成的。首先在梁底出現(xiàn)垂直裂縫，頂部變斜（斜向荷載作用點(diǎn)）形成斜裂縫，當(dāng)荷載增加至一定程度時(shí)，在幾條斜裂縫中形成一條主要斜裂縫，即“臨界斜裂縫”。當(dāng)混凝土梁截面偏小，或抗剪筋配置不足時(shí)易發(fā)生該類損傷。同時(shí)要注意混凝土梁上有墻體時(shí)是否形成墻梁構(gòu)件，避免計(jì)算中將墻荷只傳至本層梁，而實(shí)際底層混凝土墻梁承載上部多層荷載的受力模型錯(cuò)誤引起的損傷。

3、沿鋼筋方向的裂縫

裂縫特征：裂縫對(duì)應(yīng)混凝土梁主筋位置，或?qū)?yīng)箍筋位置，開裂較大處伴隨混凝土保護(hù)層脫落、鋼筋出現(xiàn)銹皮。見附圖6。

原因分析：混凝土梁內(nèi)鋼筋銹蝕后體積膨脹，造成混凝土保護(hù)層脹裂損傷，鋼筋銹蝕與環(huán)境溫濕度及干濕交替情況、環(huán)境存在侵蝕性物質(zhì)（氣、液、固體）、及混凝土中氯離子含量有關(guān)。
